1 產品型號、規格、特點

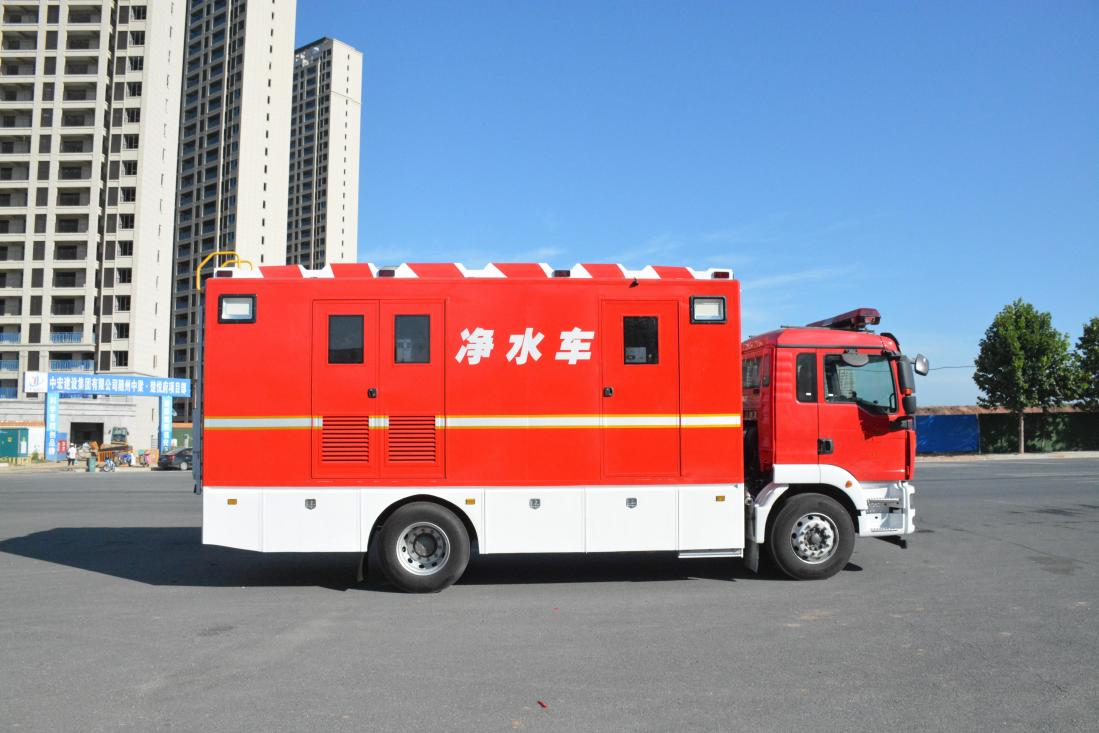

新東日牌YZR5150XJSZ6凈水車，是一種具備實時檢測、在線過濾處理、 在線凈化供水的多功能移動水處理平臺。整車采用高可靠性的汕德卡牌重  型卡車底盤為改裝平臺，集成有靜音發電機、凈水設備、燃油鍋爐、移動  水質檢測箱、凈水箱等成套設備。采用當前行業**的膜處理技術，操作  使用方便。應用于泥石流、山體滑坡、地震、防汛、排澇等重大災害事故  現場的用水保障和重大野外演習飲水用水保障等。也適用于消防救援、綜  合保障等應用環境。

新東日牌YZR5150XJSZ6凈水車主要特點：

1) 具有從多種水源制取飲用水的功能，適應性強，適用范圍廣。

2) 采用保溫廂體結構，配有供暖系統，可在寒冷地區使用。

3) 配有發電機組，也可使用外接電源，便于單獨執行任務，使用方便。

4) 自動化程度高，具備故障自診斷及安全保護功能，操作方便。

5) 具有反滲透 RO 膜凈水功能，水質好，出水速度快。

6) 具有貯水和輸水功能，展開撤收方便。

2 產品主要技術參數

2.1 整車主要參數

新東日牌YZR5150XJSZ6型凈水車

2.2 凈化水水質指標

1）凈化水水質指標

水凈化系統可處理處理三類以上（含三類）地表水。符合GB5749《國 家生活飲用水衛生標準》。

2）凈化產水量及貯水量指標

生活用水產水量：2500L/h

飲用水產水量：1000L/h

貯水量：2000L

2.3 環境適應性

工作溫度：-25～+46℃;

濕度： ≯95％（25℃) ;

砂塵：能抵抗我國戈壁沙漠地區砂塵吹襲環境條件的有害影響；

防水：能在暴雨（降雨量16mm/h）條件下作業；

日曬：能抵抗我國南方地區和西北高原沙漠地區日照條件下作業；

天候：適合在夜間作業；

海拔高度：3000m(允許隨海拔高度增加而適當降低作業能力)。

3 整車系統組成及設計

3.1 整車系統組成

新東日牌凈水車由汕德卡廂式運輸車專用底盤、保溫廂體、凈化水箱、 取貯水系統、凈化系統、水質檢測箱、靜音發電機、開水供應系統、水路  系統及電氣**系統等組成。

廂體前壁右側固定滅火器，廂體內前艙安裝熱水鍋爐、發電機組，后 艙安裝不銹鋼凈化水箱，凈水設備，水泵，附件箱以及管路系統。

3.2 保障性設計

在實現產品功能的前提下，盡量簡化設計和方便使用，達到降低對人 力、人員的技術等級、保障設備和資源等的要求。配備成套隨車技術資料 和設備隨機資料，資料采用**標準編制、內容詳盡、通俗易懂，使操作 人員便于掌握；設備操作盡量簡化，使用操作方便；凡插錯能引起故障的

電纜都采用不同的電纜插頭座，并有標記，以防誤插；主要設備和配套件 供貨渠道和售后服務有保證。

3.3 安全性設計

3.3.1 機械安全

為保證乘員安全，凡危險部位均設有防護或隔離裝置，并有明顯的標 志；結構件設計盡量考慮圓滑過渡；方艙采用大板結構，強度可靠，適合 各種路面狀況的行駛；車內機械連接采用螺裝和焊接相結合，確保所有機 械連接牢固可靠，質量較大的設備采用預埋件安裝。運動件在車輛運行過 程中均有可靠的鎖定。

3.3.2 電氣安全性

電氣系統的安全性由配電箱保障，配電箱具有過流、漏電、過壓、欠 壓和接地檢測和短路保護功能等功能，對人身、設備安全有足夠的保障， 具體指標如下：

a)漏電保護

配電箱內設有電流型漏電保護裝置，當漏電電流大于等于30mA（允許 誤差±5 mA），配電箱安全保護裝置自動切斷電源輸出；

b)過流保護

具有過流保護功能，當輸入電流超過允許值時，切斷電源輸入；

c)過壓保護

當輸入電壓達到允許誤差時，配電箱安全保護裝置（空氣斷路器）發 出聲光告**并自動切斷電源輸出。

d)欠壓保護

當電壓低于允許誤差時，配電箱安全保護裝置切斷輸出； e)短路保護

當直流供電回路出現過流、短路現象時，配電箱切斷輸出；在電氣回 路設計中，帶電金屬部件、接線端子采取加裝防護和套管等保護措施，供 電電源、供電線路的功率容量、絕緣等級等均采用了冗余設計技術，所有 接插件的接線端子均加裝有絕緣套管，確保整車的電氣安全；電源轉接與

**板采用絕緣材料，防止焊點脫落時通過該板接地，對作業人員人身安 全造成傷害。

3.3.3 防火安全

車輛配置了2個2kg干粉滅火器，可撲救A類、B類火災及E類火災。安裝 于便于取放和易發現位置；車內電源線、信號線等線材均選用阻燃電纜；

車內安裝件及內飾等均選用具有阻燃性能的材料。

3.4 可維修性設計

設備的設計要考慮便于裝配、現場安裝和調整，功能單元和插件要便 于維修和拆卸，經常需打開的地方應使用快鎖裝置，打開方便，鎖緊牢固 可靠。此外還應采取以下措施：

采用模塊化設計，縮短維修時間；接插件有識別標志，插座項目代號 和插頭電纜代號要一一對應，清楚明了，防止誤接。對于誤接會產生嚴重 后果的（如電源端），應使用不同類別的插件或有防誤接措施；插件單元 的項目代號和插入位置的項目代號（或位置代號）具有**性，保證正確 辨認；要經常拆卸的地方，應盡量不使用工具就能打開，即使使用工具也 要易接觸到；按“結構設計統一化要求 ”的規定，制作出完整的、清楚明 了的識別標記。這些識別標記與提供用戶的使用說明相對應。

4 整車主要部件配置

4.1 底盤

采用**重汽汕德卡ZZ5186XXYN561GF1廂式運輸車底盤。單排、兩開 門標準駕乘室，密閉良好，外形美觀、平整，具有中控鎖、電動舉升，翻  轉助力系統，采用液壓缸支撐結構，翻轉支撐結構可靠。駕駛室四點懸浮， 按招標技術參數要求，加裝有100W **報器及**開關等，預留有**安裝 孔及線束接頭等。

4.1.1 駕駛室

駕駛室設備：配備**通風冷暖空調，室內 LED 照明；

結構：單排雙開門，液壓缸傾翻、帶安全鎖止裝置，電動液壓泵。

座位設置：駕駛員座位配備可調的空氣懸架以及安全帶和頭枕。副駕 駛員座位配有安全帶及頭枕，電動車窗。乘員座椅舒適度符合長途乘坐要 求；并配置儲物箱；液壓缸傾翻、帶安全鎖止裝置，電動液壓泵。

上下車踏板：高強度防滑踏板。

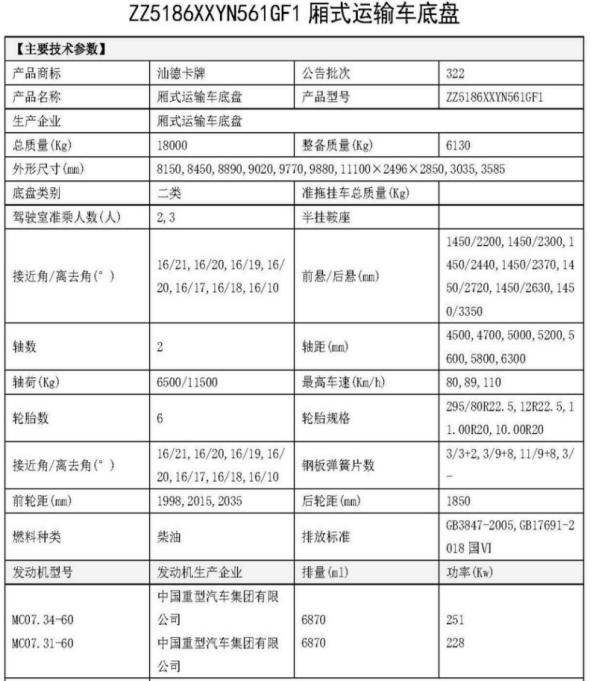

4.1.2 底盤技術參數

4.1.3 底盤配置設備

1）頂部安裝有長排紅色**。

2）安裝冷暖空調

3）具有數字收音機及CD或MP3播放功能；

4）安裝倒車影像（液晶倒車監視屏）和倒車雷達

5）安裝帶打印機外接顯示屏的（北斗+GPS）行車記錄儀、帶前后高清 攝像頭（影像可自動更新，內存128G）；

6）兩側安裝可電動調節的后視鏡、廣角鏡；

7）除原車設備外，中間設置標準操作儀表板，還安裝消防系統**面 板及指示燈、**、100W的**報器、**開關；

4.2 廂體

新東日牌凈水車廂體是采用三明治型的真空復合保溫廂體，嚴格按照 技術要求生產制作，用于承載、安裝上裝設備，副車架用于承載車廂。制 作廂體時執行的標準為GJB79-1985《廂式車通用規范》和ZBT52006—1988 《廂式貨車通用技術條件》。

上裝廂板外蒙皮為1.5mm厚航空鋁板，內蒙皮為1.5mm厚拉絲不銹鋼板， 中間填充材料為聚氨酯保溫材料，通過真空負壓復合粘接而成，密封、保  溫效果好，適應在惡劣環境氣候下工作。廂板厚度根據強度、保溫性能、  位置、重量等要求選用52mm厚。地板采用具有防滑功能花紋鋁板。

根據使用功能要求，廂體左右側靠前部設有一個對開門，主要用于凈 水設備維護；左右側中部開設單開門，主要用于鍋爐、發電機維護；后部 設一單開門，后壁左側開設小門，提供市電接入以及設備**功能，后壁 右側安裝掛梯。作業時，各門可處于開啟狀態，以便于從不同角度、方位 觀察設備運行情況。

4.3 凈化水箱

貯水量：2000L

材質：食品級304不銹鋼制作；

內置防浪板，上部設置人孔口，設置登梯可進入箱體內；

水箱設置溢流管，保證箱內供水排氣通暢，不產生壓力，使用水箱時 不產生真空；

設置液位計可顯示箱內水容量；箱底設置DN40帶球閥排污口；

箱體與凈化處理裝置通過管道連接，凈化后的水直接存儲于箱內；

箱體配備消毒處理，保證飲用水的衛生級別滿足飲用水標準； 箱體焊接牢固經過嚴格的滲漏水壓試驗、強度可靠性試驗。

4.4 水處理凈化系統

水凈化系統用于對原水進行過濾、凈化及消毒處理，去除原水中的雜 質，殺滅致病微生物，使凈化水水質符合 GB5749《**生活飲用水衛生標 準》.水凈化系統由前級潛水泵、預處理、反滲透系統、紫外線消毒器等部 分組成。

所有與水接觸的管件、接頭均為食品級304不銹鋼材質。水凈化系統經 過初期過濾、UF超濾凈化及消毒處理，去除水中雜質懸浮物異味，通過紫 外殺菌器去除殘留的細菌微生物，使其能滿足生活飲用水標準。UF超濾系 統后端分一支水源經過高壓水泵增壓后進到反滲透系統，通過反滲透深度 凈化后經過紫外殺菌器得到的水源可滿足直飲水標準。

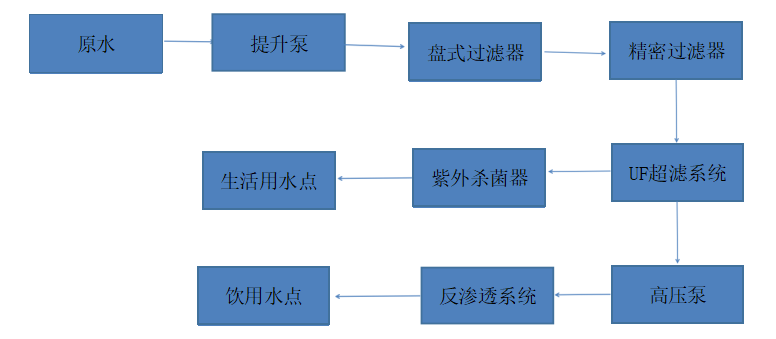

整體凈化系統流程：

提升泵：選用帶自吸功能增壓型不銹鋼臥式水泵，流量10m3/H，揚程 30米。從原水收集袋取水提供后端過濾器及超濾壓力。

盤式過濾器：盤式過濾器由過濾單元并列組合而成，其過濾單元主要 是由一組帶溝槽或棱的環狀增強塑料濾盤構成。過濾時污水從外側進入，

相鄰濾盤上的溝槽棱邊形成的輪緣把水中固體物截留下來;反沖洗時水自   環狀濾盤內部流向外側，將截留在濾盤上的污物沖洗下來，經排污口排出。 流量10m3/H， 自帶反沖功能。過濾精度50微米，可有效去除原水中懸浮顆  粒物及雜質，為后端過濾器做初級保護。

精密過濾器：采用不銹鋼304材質，精度為5微米。流量5m3/H，可去除 大于5微米的雜質顆粒，保護后端超濾設備，延長超濾壽命。

UF超濾系統：整體機架、管道及閥門均采用不銹鋼304材質，設備采用 中空纖維膜工藝，內配反沖功能。過濾精度為0.001微米，能有效去除膠體、 懸浮物、細菌、大多數病毒及淤泥，得到的水源可作為生活飲用水源。

紫外殺菌器：采用不銹鋼304材質，內配高效紫外燈管。優點為輻照強 度穩定性高，殺菌壽命長達8000小時，高透過率石英玻璃管，透光率≥87%， 殺菌壽命達8000小時，其輻照強度在253.7um保持穩定不變，殺菌率能夠達 到99.99%。無污染，環保性強，不會產生毒副作用。

高壓泵：提供反滲透工作所需要的壓力。選用國內**品牌南方泵， 不銹鋼304多級式水泵，壽命更久。

反滲透系統：反滲透是一種借助于選擇透過(半透過)性膜的功能以壓 力為推動力的膜分離技術，當系統中所加的壓力大于進水溶液滲透壓時， 水分子不斷地透過膜，經過產水流道流入**管，然后在一端流出水中的 雜質，如離子、有機物、細菌、病毒等，被截留在膜的進水側，然后在濃 水出水端流出，從而達到分離凈化目的。設備選用4支抗污染膜片，針對不 同濃度的水源均適用。

本凈水系統凈化產水量指標:

生活用水產水量：2500L/h

飲用水產水量：1000L/h

凈水設備配置表如下：

水處理凈化系統

4.5 水質檢測箱

本項目水質檢測箱選用**事醫學科學院衛生學環境醫學研究所研制的 88型水質檢測箱，能對產品水進行常規檢測?？蓪Π钡?、余氯、磷酸鹽、

亞硝酸鹽、硫化物、六價鉻、氟、氰、汞、鉛、鋇、鎘等指標進行檢測。

水質檢測箱

水質理化檢驗箱由**事醫學科學院研制而成，是**及地方供飲用水 衛生管理部門、野外作業的油田、勘探、建**工單位、水處理單位等進 行水資源選擇、水質評價、判斷水處理效果和實施飲水衛生監督的檢驗設 備。本箱可檢測一般水質指標、常見毒物指標共25項：

一般理化指標15項：如溫度、色、臭、味、渾濁度、肉眼可見物、PH 值、氨氮、亞硝酸鹽氮、磷酸鹽、總硬度、總鐵、氯化物、硫化物、漂白 粉有效氯、余氯、游離氯、結合氯等。

常見毒物指標10項：如氟、六價鉻、酚類、砷、氰、汞、鎘、鉛、鋇、 硼等。

主要采用試紙、試劑管、檢測管等簡易劑型，單元式組裝，進行定量、 半定量或定性檢測。其靈敏度符合**飲水衛生要求，操作簡易快速。試  劑穩定，可儲存3-5年。箱體體積為35.5CM×27.5CM×14.5CM，重約4公斤。 配有使用說明書。

4.6 供水出水系統

設有直飲水出口，生活用水出口，飲用水出口，熱水出口。

每個出口配備食品級不銹鋼水龍頭，水龍頭出水口都設計有快插接口， 以適應 6 分、4 分的外接出水管，實現長距離飲用水輸送；

整車配備300L 全自動燃油開水鍋爐。

4.7 供電系統

可用發電機供電，也可直接接入市電。發電機供電由發電機組、配電 **系統等組成。

4.7.1發電機

采用歐瑪15kW車載超靜音柴油發電機

4.7.1.1 發電機性能特點

結構緊湊、體積超小，重量輕。獨特的結構設計，整機小巧輕便，體  積和重量比傳統發電機降低 30%，可安放于車內任何位置，適合不同車型。

超靜音、超低振動,解決噪聲干擾，性能可靠；外置雙重減震結構，安 全可靠。電子調速自動調節發動機轉速， 自動調節供油量，油耗更低。發 動機使用電子調速**，根據負載大小動態調整轉速和供油量，帶載能力 更強。實現油耗比普通發電機低 30%以上，減少使用油料成本。

正弦波輸出，電力更潔凈。永磁發電機技術保證電壓在±2.5%范圍內 波動，波形按正弦波輸出，接近于市電，電力更潔凈。

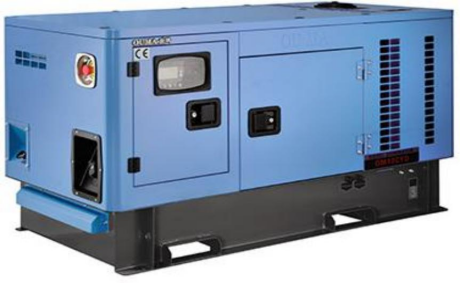

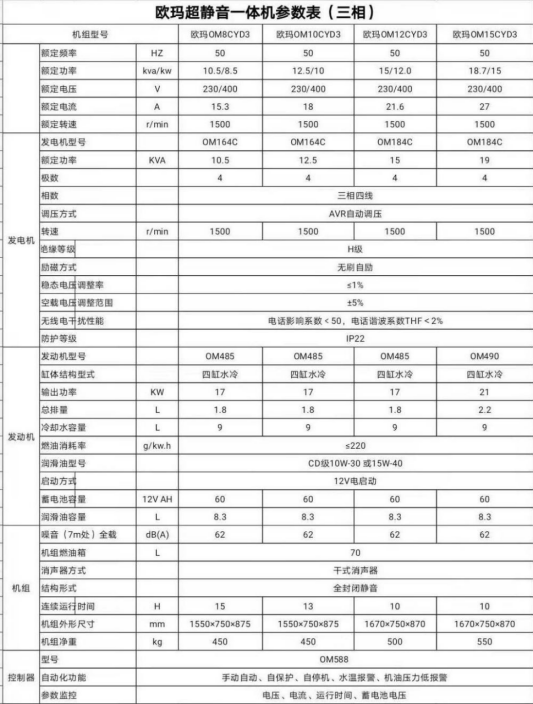

4.7.2.2 歐瑪車載超靜音柴油發電機性能參數

機組型號：OM15CYD3

額定輸出功率：15kW

額定電壓：380V

燃油類型：柴油

外形尺寸：1670*750*870mm

額定頻率：50Hz

**輸出功率：18.7kW

回路方式：三相四線

噪聲水平：62分貝（7米）

4.7.2 電纜卷盤

凈水車配有外部電源電纜卷盤，當有外部電源時，可用隨車配備的電

源電纜卷盤連接外部電源提供整車設備所需電源。電纜卷盤的電纜長度為 30m,型號為YC3*6mm2+1*4mm2.

4.8 開水供應系統

貯于不銹鋼凈化水箱中的水，由增壓泵補給燃油常壓熱水鍋爐，由高 水位、低水位**， 自動**高溫、低溫自動啟停，保證開水供應。

系統包括：不銹鋼凈化水箱、水位顯示、低水位報**等。 加熱設備包括：燃油常壓熱水鍋爐、增壓泵、電磁閥等。

4.8.1 鍋爐參數

外形尺寸（長×寬×高）：750mm×750mm×1380mm

額定供熱能力：100000 Kcal/h    鍋爐容水量300L

**耗油量10.8 Kg/h            開水供應能力： 300 L/25min

4.8.2 燃油熱水鍋爐**

鍋爐選用開水鍋爐專用微電腦**器，全中文大屏幕帶背光液晶顯示 屏，顯示功能強大，將鍋爐的運行狀態、電磁閥工作狀態、燃燒器工作狀 態、爐水溫度、水位狀態、當前時間、報**信息記錄等情況，清晰直觀的 顯示出來。**器內置數字式電子時鐘，可按用戶要求，在**內任意設 定4個開、關機時間段，節省電損耗，降低鍋爐使用費用。

可利用**器鍵盤在待命狀態下進行操作設置，包括當前時間、報**  溫度、水溫上限溫度、水溫下限溫度、電磁閥開啟溫度、電磁閥關閉溫度、 鍋爐連續運行、鍋爐定時運行等運行參數的設定。并可查看、修改各種調  節參數，實現人機對話，易學、易記，操作簡單、方便。通常操作人員只  要按“啟動 ”鍵開機，按“停止 ”鍵停機即可。

4.8.3 燃油熱水鍋爐運行

**使用燃氣開水鍋爐，需要按住**器的“手動啟停 ”鍵強制給鍋 爐加水，水位達到極低安全水位時，鍋爐自動停止補水，微電腦鍋爐** 器經過設定，鍋爐開始全自動工作， 自動補水、 自動加熱，達到設定溫度

時，鍋爐進入自動保溫狀態，開始連續供應開水給用戶。

車載水箱泵送凈水**鍋爐蓄滿，然后啟動燃燒器開始加熱，爐水達到 設定溫度（開水）后，**鍋爐進水的電磁閥打開，自來水從鍋爐下部進 入鍋爐，從而把開水從鍋爐上部的出水口推入保溫水箱，保溫水箱連接開 水管道，滿足集中型用水需求。另外，保溫水箱頂部裝有水溫**探針， 低于設定水位自動進行補水，達到設定水位自動停止補水，始終保持水箱 內的開水滿而不溢。

4.8.4 燃油熱水鍋爐特點

1、裝配電腦式開水鍋爐**器，所有的功能存儲在一張智能芯片上， 實現了鍋爐的智能化、數字化、自動化、人性化，鍋爐智能**水溫，達 到水溫加熱自動停止；屏幕大字體顯示水溫，爐水溫度一目了然。

2、爐水溫度從10℃到100℃可以隨意設置，鍋爐既可以供應熱水洗澡 又能提供開水飲用，可以一爐兩用。

3、爐體頂部設有通大氣口，鍋爐處于無壓狀態，毫無爆炸危險，整機 同時配備過熱保護（爐內水溫超高時，加熱管自動停止工作并蜂鳴報**、

二次過熱保護（鍋爐外殼溫度超過105℃時，自動切斷二次回路）、防干燒 缺水保護（爐水低于極低水位時，鍋爐停止工作并發出蜂鳴報**）等多項 安全保護。

4、鍋爐自動補水，滿水自動停止，用戶又可以設定啟、停爐時間，設 置完成后，不需專人值守，且又節能降耗，省事、省錢。

5、鍋爐燃燒器由世界知名制造商供應，按照**器指令自動燃燒、停 止，**的程控器擁有多項安全保護，性能安全穩定，維修率低。

6、火管內插有阻燃擾流片，減緩排煙速度，加強換熱，燃燒產生的熱 量**地傳導到水中，煙室排出煙氣溫度低，減少熱損失，節省燃料。

7、水位傳感器對水位進行實時監控，不間斷地檢測爐內水位是否正常。 水溫和水位傳感器同時**補水電磁閥，鍋爐可以連續供應開水。

8、爐體經計算機**設計，優化了各受熱面。國標3087鍋爐管，布置 緊湊合理，鍋爐占地面積小而熱效率高。

9、采用鋁箔離心玻璃棉多層保溫和名優白色彩鋼板作外包裝，熱損失 少、美觀抗銹。

10、燃油開水鍋爐開水速度快、開水量大，廣泛適用于工廠、**、 **等需用開水量大的企事業單位。

4.8.5 燃油熱水鍋爐主要部件

燃燒器：原裝進口燃燒器，全自動程序化**， 自動化程度高，燃料 系統提供燃燒所需的燃料，送風系統送入合適風速、風量的空氣，點火系 統點燃空氣和燃料的混合物，檢測系統保證燃燒器穩定、安全的燃燒。

鍋爐**器：鍋爐電腦**器在數字鍋爐上的應用，把鍋爐運行自動  化變成現實，一次參數、狀態的設定，鍋爐就能按照用戶的要求定時、定  溫全自動安全運行，讓人們輕輕松松享受到了數字科技帶來的方便與快捷！

4.9 電氣**系統

由主**箱、電控箱、外接電源箱、紫外線消毒**器、傳感器、外 部電源輸入電纜卷盤、潛水泵電源輸出電纜卷盤、水泵和電磁閥等組成。

主**箱主要由可編程**器（PLC）、直流電源、操作按鈕及指示燈 等組成。

電控箱主要由交流接觸器、電機保護器、電源監控器、過流保護器、 漏電保護器、和按鈕指示燈等構成。

外接電源箱包括外接電源插座、取水泵電源插座、對外供電插座及接 地柱。

**系統用于**水凈化設備和保證供電正常。

4.10 車尾和車頂

車尾設置翻轉式爬梯；車頂鋪設鋁合金花紋鋁板，四周設置高度不低 于200mm圍板。

4.11 外部附件

設置紅色長排**，**報器輸出功率≥100w

車輛兩側上方配置照明燈和爆閃燈，下方按照GB4785規定安裝安全標 示燈和側回復反光器。

整車電路標示清楚，使用銅芯電線，正負極采用紅黑色區分。 改裝線路采用防水、防塵插頭，捆扎整齊便于維修。

保險絲盒集中固定于防水電控箱內部，便于檢修。

4.12 整車顏色

車身顏色可根據客戶要求定制。

反光膜：車身、尾部按標準粘貼反光標識。

整車標識：車身文字標識按用戶要求進行噴涂。
